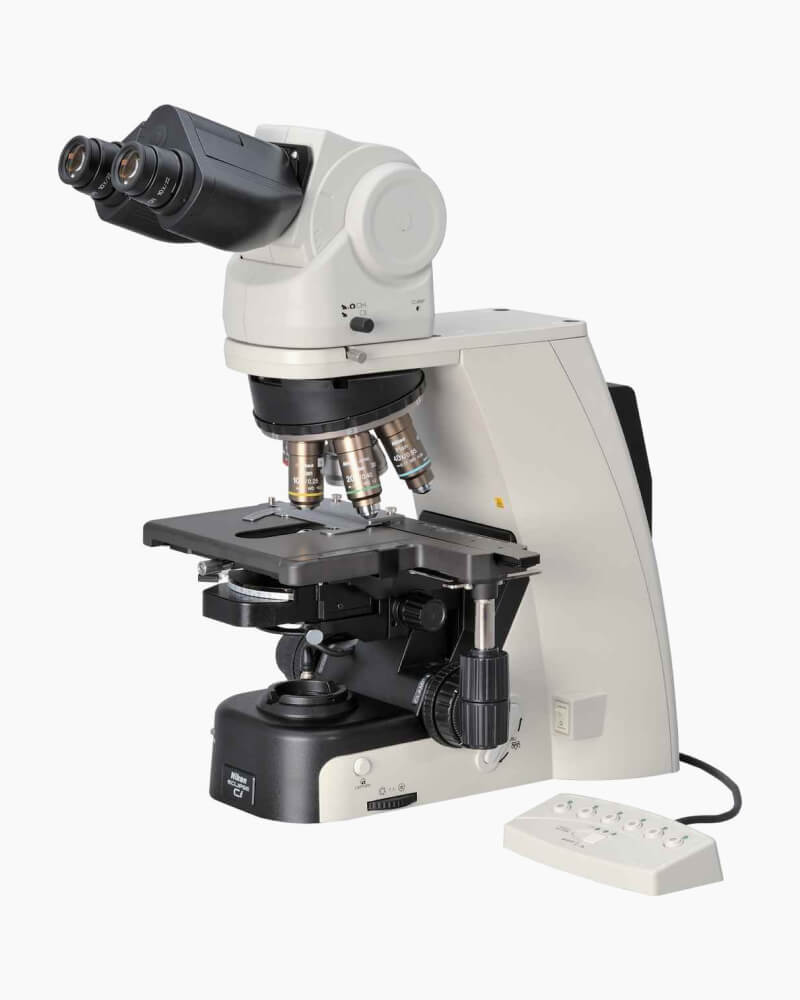

ECLIPSE Ci

Microscópio clínico e de laboratório com iluminação LED*, proporcionando operação livre de estresse para uso rotineiro

Para atender às demandas de especialistas e pesquisadores de laboratórios clínicos, a Nikon analisou todos os aspectos da usabilidade do microscópio para desenvolver a série de microscópios ECLIPSE Ci, que combinam funcionalidade superior com a facilidade operacional. O Ci é projetado para garantir a postura natural durante a visualização de imagens, a troca de amostras e a captura de imagens. A iluminação LED brilhante e ecológica reduz a necessidade de substituição frequente da lâmpada *. Uma variedade de acessórios que suportam várias técnicas de imagem está disponível .

Características principais



Troca de ampliação motorizada

  • Ci-E

A ampliação pode ser facilmente alterada durante a observação com o toque de um botão no corpo do microscópio ECLIPSE Ci-E. Os botões também podem ser programados para objetivas específicas de forma a facilitar a troca entre pares específicos. A intensidade da luz definida pelo usuário para cada ampliação é automaticamente salva e reproduzida quando a ampliação é alterada. O controle remoto do revólver motorizado ou o tablet de controle com tela sensível ao toque modelo DS-L4 também podem ser usados ​​para alterar facilmente as ampliações.



Botões de rotação do revólver
Controle remoto do revólver motorizado



Eco-iluminação brilhante e uniforme

  • Ci-E
  • Ci-L plus

O Eco-iluminação * é um sistema de iluminação ecologicamente correto, que consome pouca energia e produz brilho uniforme, além de reduzir o custo e o esforço de substituição da lâmpada, graças ao seu LED de 60.000 horas de alta intensidade. Combinando uma lente colimadora, ótica olhos de mosca (fly-eye) e iluminação LED, imagens uniformes brilhantes e de borda a borda podem ser obtidas mesmo em altas ampliações. O iluminador LED possui baixa geração de calor e fornece a mesma temperatura de cor em todas as ampliações.

* Modelo de halogênio (Ci-S) também está disponível






Maior facilidade operacional

  • Ci-E
  • Ci-L plus
  • Ci-S

Observação com postura natural

Usando o tubo binocular ergonômico, que possui uma ocular que pode ser inclinada de 10 ° a 30 ° e se estende até 40 mm, o microscópio pode ser ajustado para uma postura natural. O suporte de elevação eleva o tubo da ocular em incrementos de 25 mm (até 100 mm *) e pode ser facilmente adaptado para se adequar a usuários com diferentes alturas.

* Até 50 mm com tubo binocular ergonômico.

Tubo binocular ergonômico
Suporte de elevação



Operação fácil da platina

Com a instalação de um espaçador de revólver, a altura da platina pode ser reduzida para 20 mm abaixo da posição padrão, o que diminui o estresse nas trocas frequentes de espécime. A altura da platina também pode ser alterada, para assegurar uma posição confortável para as mãos. A altura da platina pode ser travada com o uso do botão de refocalização, permitindo o reajuste do foco após a troca de espécimes. A platina é coberta com um revestimento cerâmico de alta durabilidade e resistente a riscos.



Sem espaçadorCom espaçador
Manípulo da platina com altura ajustável
Platina revestido de cerâmica



Não cansa os olhos, mesmo durante o uso prolongado

  • Ci-L plus

Mantém o brilho ideal

A função de controle automático de brilho (LIM), desenvolvida pela Nikon, armazena automaticamente quaisquer alterações nos ajustes de brilho. Isto ajuda a evitar mudanças drásticas na iluminação, durante as observações, quando se altera a ampliação e, portanto, ajuda a reduzir o esforço dos olhos.



Lente objetiva de baixa ampliação Lente objetiva de alta ampliação



com LIM



Lente objetiva de baixa ampliação Lente objetiva de alta ampliação



sem LIM



Mantenha a mesma postura de observação com ajuste automático de brilho

A função LIM salva e restaura o nível de brilho ideal para cada objetiva, eliminando a necessidade de ajustar manualmente o iluminador e mudar a postura toda vez que você troca as lentes objetivas.



Captura de imagem sem esforço

  • Ci-E
  • Ci-L plus
  • Ci-S

Um simples clique do botão de captura de imagem na base do microscópio durante a observação permite que a câmera da linha Digital Sight capture a imagem da amostra. Os ícones da técnica de observação no painel sensível ao toque da unidade de controle da câmera DS-L4 fornecem as configurações ideais da câmera para cada método de observação. Além disso, os microscópios da série ECLIPSE Ci podem ser conectados a PCs remotos através de um DS-L4 para permitir visualização remota, educação on-line e colaboração à distância.

* O NIS-Elements L não é para uso em diagnósticos clínicos.



Botão de captura de imagem
Unidade de controle da câmera modelo DS-L4
Patologia digital via rede



Desfrute de maior eficiência durante as observações

  • Ci-L plus
❶ Modo ECO: ON
❷ Função LIM: ON
❸ Nome da objetiva
❹ Ampliação
❺ Estado do brilho

Exibição do status para fácil confirmação num olhar.

Verifique de forma rápida e fácil as configurações de ampliação e brilho usando o mostrador na base do microscópio, sem alterar sua postura de observação.



Girar o revólver ajusta, automaticamente, a barra de escala

A barra de escala na tela do PC muda automaticamente para corresponder ao nível de ampliação, eliminando a necessidade de definir a escala manualmente.

*Vendido separadamente: Software (NIS-Elements D / BR / AR), Necessária câmera recomendada pela Nikon.



Técnicas de observação versáteis

  • Ci-E
  • Ci-L plus
  • Ci-S

Contraste de fase

Imagens de alto contraste com coloração de fundo neutra, independentemente da faixa de ampliação, podem ser capturadas. Esta técnica de observação é adequada para observação de estruturas não coradas.



Acessórios de contraste de fase e lentes objetivas



Polarização simples

Ideal para observar amostras bi-refringentes, como colágeno, amilóides e cristais.

* Dois tipos de analisadores estão disponíveis: como tubo intermediário e em prisma para o revólver.



Cristais de 2,8-diidroxiadenina, polarização simples, CFI Plan Fluor 40X Departamento de laboratório clínico, Nihon University Itabashi Hospital
Acessórios simples de polarização



Polarização de cores sensíveis

Permite a identificação de cristais de ácido úrico por mudanças na cor de interferência. Esta técnica é ideal para testes de gota e pseudo-gota.

* Dois tipos de analisadores estão disponíveis: como tubo intermediário e prisma para o revólver.



Cristais de urato de sódio, Polarização sensível a cores, CFI Plan Fluor 40XDepartamento de Laboratório Clínico do Hospital Itabashi da Universidade Nihon
Acessórios de polarização sensíveis a cores



Campo escuro

Permite a observação clara de sangue ou estruturas diminutas, como flagelos. Condensadores secos e a óleo estão disponíveis. Uma lente expansora é utilizada para imagens mais brilhantes.






Epi-fluorescência

Anexos de epi fluorescência compactos que utilizam mecanismos de terminação de ruído permitem que espécimes fracamente fluorescentes sejam capturados com grande clareza e brilho. Ambos os acessórios de fluorescência CI-FL (incorpora até 4 cubos de filtro) e D-FL (incorpora até 6 cubos de filtro) permitem a fácil troca de cubos de filtro. Lentes objetivas de alto desempenho ótico para imagens de epi-fluorescência, incluindo a série CFI Plan Apochromat Lambda e a série CFI Plan Fluor, estão disponíveis.



Acessório de epi-fluorescência modelo CI-FL e cubos para fluorescência



Acessórios

  • Ci-E
  • Ci-L plus
  • Ci-S

Lentes objetivas para atender a diversas necessidades

Oferecemos uma ampla gama de lentes objetivas que são ideais para trabalho de laboratório e observação, como a Plan Fluor 10X com sua longa distância de trabalho de 16 mm, e a série CFI Plan Apochromat Lambda, que apresenta excelente qualidade em termos de desempenho ótico.



Câmera digital de microscópio, DS-Fi3

Um sensor de imagem CMOS de 5,9 megapixels permite a captura de imagens de até 2880 x 2048 pixels, com tons de cores que representam fielmente o espécime.



Software de imagem NIS-Elements L

Ao conectar o Digital Sight 1000 ou o DS-Fi3 a um tablet ou PC com NIS-Elements L instalado, as imagens dos espécimes em observação podem ser compartilhadas com outros PCs por meio de uma rede. O software também contém várias funções de medição e anotação.

Especificações

Ci-E Ci-L plus Ci-S
Optical system CFI60 Infinity Optical System
Illumination High luminescent White LED Illuminator 6V30W Halogen Lamp
Built-in ND4, ND8, NCB11 filters
Automatic intensity reproduction function Light Intensity Management (LIM) feature, ECO mode*1, Sleep mode*2
Controls Image capture button
Nosepiece rotating buttons
Remote control pad
ND filter IN/OUT switches
Eyepieces
(F.O.V. mm)
Sleeve diameter Φ30mm

  • CFI 10X (22)
  • CFI 12.5X (16)
  • CFI 15X (14.5)
  • CFI UW 10X (25)
Focusing Coaxial Coarse/Fine focusing, Focusing stroke: 30 mm, Coarse: 9.33 mm/rotation, Fine: 0.1 mm/rotation, Fine movement scale 1μm, Coarse motion torque adjustable, Refocusing function
Tubes
F.O.V. 22 mm
(Eyepiece/Port)
C-TB Binocular Tube
C-TE2 Ergonomic Binocular Tube (Eyepiece: Port = 100:0, 50:50) via optional C-TEP2 DSC Port, C-TEP3 DSC Port C-0.55X
Inclination angle: 10-30 degree, Extension: up to 40 mm
Tubes
F.O.V. 25 mm
(Eyepiece/Port)
F-CTF Trinocular Tube F (Eyepiece: Port = 100:0, 0:100)
TC-TT Trinocular Tube T (Eyepiece: Port = 100:0, 20:80, 0:100)
Nosepieces Motorized Sextuple Nosepiece with Analyzer Slot (Within main body)

Switching between two objectives function

Exclusive Intelligent sextuple nosepiece (with Analyzer slot) C-N6 ESD Sextuple Nosepiece ESD
C-N6A Sextuple Nosepiece with Analyzer Slot
Stages Cross travel 78 (X) × 54 (Y) mm, with vernier calibrations, stage handle height and torque adjustable for all stages

  • C-SR2S Right Handle Stage with 2S Holder
  • C-CSR Right Handle Ceramic-coated Stage
  • C-CSR1S Right Handle Ceramic-coated Stage with 1S Holder
  • C-H2L Specimen Holder 2L(Option)
  • C-H1L Specimen Holder 1L (Option)
Condensers (NA)
Motorized
CI-C-E Motorized Swing-out Condenser (0.9/0.22)

Focusing stroke: 27 mm

Condensers
(NA)
Manual
Focusing stroke: 27 mm

  • C-AB Abbe Condenser
  • C-AR Achromat Condenser
  • C-DO Darkfield Condenser Oil
  • C-DD Darkfield Condenser Dry
  • C-PH Phase Contrast Turret Condenser
  • C-AA Achromat/ Aplanat
  • C-SA Slide Achromat Condenser 2-100X
  • C-SW Swing-out Achromat Condenser 1-100X
  • C-SWA Swing-out Achromat Condenser 2-100X
  • C-LAR LWD Achromat Condenser
Observation methods*3 Brightfield, Epi-fluorescence, Darkfield, Phase contrast, Simple polarizing, Sensitive color polarizing
Epi-fluorescence attachment CI-FL-2 Epi-fluorescence Attachment (4 filter cubes mountable)
D-FL-2 U-EPI Epi-fluorescence Attachment (6 filter cubes mountable, Terminator mechanism)
Epi-fluorescence light source D-LEDI Fluorescence LED Illumination system
C-HGFI/HGFIE HG Precentered Fiber Illuminator Intensilight (130W)
Power consumption 13W (Brightfield configuration) 5.0W(Brightfield configuration) 38W (Brightfield configuration)
Weight (approx.) 15.4 kg (Binocular standard set) 13.4 kg (Binocular standard set) 13.4 kg (Binocular standard set)

*1 This is an energy-saving function that turns off the transmitted lighting and liquid crystal display to put the power consumption into a low power consumption state (Sleep mode) when there is no operation for a certain period of time.
*2 While the attached AC adapter is connected to the microscope, it is always energized, but it is in a state of standby with low power consumption.
*3 Optional accessories are required for observations other than bright field.
